一、概述

可带电更换防爆自动脱落式氧化物避雷器（以下简称高压跌落式避雷器）是将跌落式熔断器的跌落式机构与配电型氧化物避雷器巧妙地结合在一起。这样在不断电的情况下，可以借助绝缘拉闸操纵杆方便地对避雷器进行检测、维修与更换，不但保证了线路的畅通，而且大大地减少了电力维护人员的工作强度和时间。特别适合不宜停电的场所和邮电通讯、机场车站、医院繁华商业区，冷冻、工矿企业等。

高压跌落式避雷器在避雷器出现异常而发生故障时，利用工频短路电流迅速让脱离器动作，使脱离器接地端自动脱开，避雷器本体跌落，产品退出运行，防止了事故的进一步扩大，并易于维护人员及时发现进行维护和更换。我公司采用了目前国际最先进的新型热爆式脱离器，它具有动作速度快、动作电流范围广，还能耐受规定电流冲击和动作负载的优点。跌落系统采用了新型熔断器机构，它具有接触可靠、分合灵活、并采用复合绝缘支柱和不锈钢配件，具有重量轻、防污、防腐等优点。

产品性能均满足国家标准GB11032-2010(eqvIEC60099-4:2006)《交流无间隙金属氧化物避雷器》、JB/T8952-2005《交流系统用复合外套无间隙金属氧化物避雷器》、GB311.1-2012《高压输变电设备的绝缘配合》。

二、产品特点

   1．体积小、重量轻、耐碰撞、运输无碰损；

   2．整体模压成型，无气隙、密封性能好；

   3．憎水性好，耐污能力强，性能稳定，减少运行维护；

   4．特殊结构，防潮防爆，安装灵活，别适合于运行线路不宜停电的场所使特用。

三、使用条件

   1．环境温度为-40℃～+45℃；

   2．海拔高度不大于3000m；

   3．电源频率为48Hz～62Hz；

   4．最大风速不超过35m/s；

   5．地震烈度为7度及以下地区。

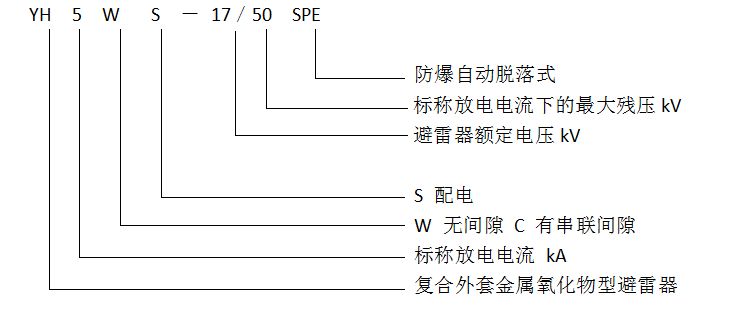

四、型号说明

五、安装方法　

       1.本产品应安装在额定电压与避雷器额定电压一致的系统和设备的线路上。

　  2.安装时，应使避雷器与铅垂线成15～30度夹角，各相间距离不少于350mm。
